| 型號 | 適用架空絕緣鋁絞線標稱載面 | 剝線長度 (mm) | 主要尺寸 | 標稱破壞找指(kN) | 質量 (kg) | 國網物料編碼 | 國網物料描運 | 材質 | |||
| L | Φ | R | |||||||||

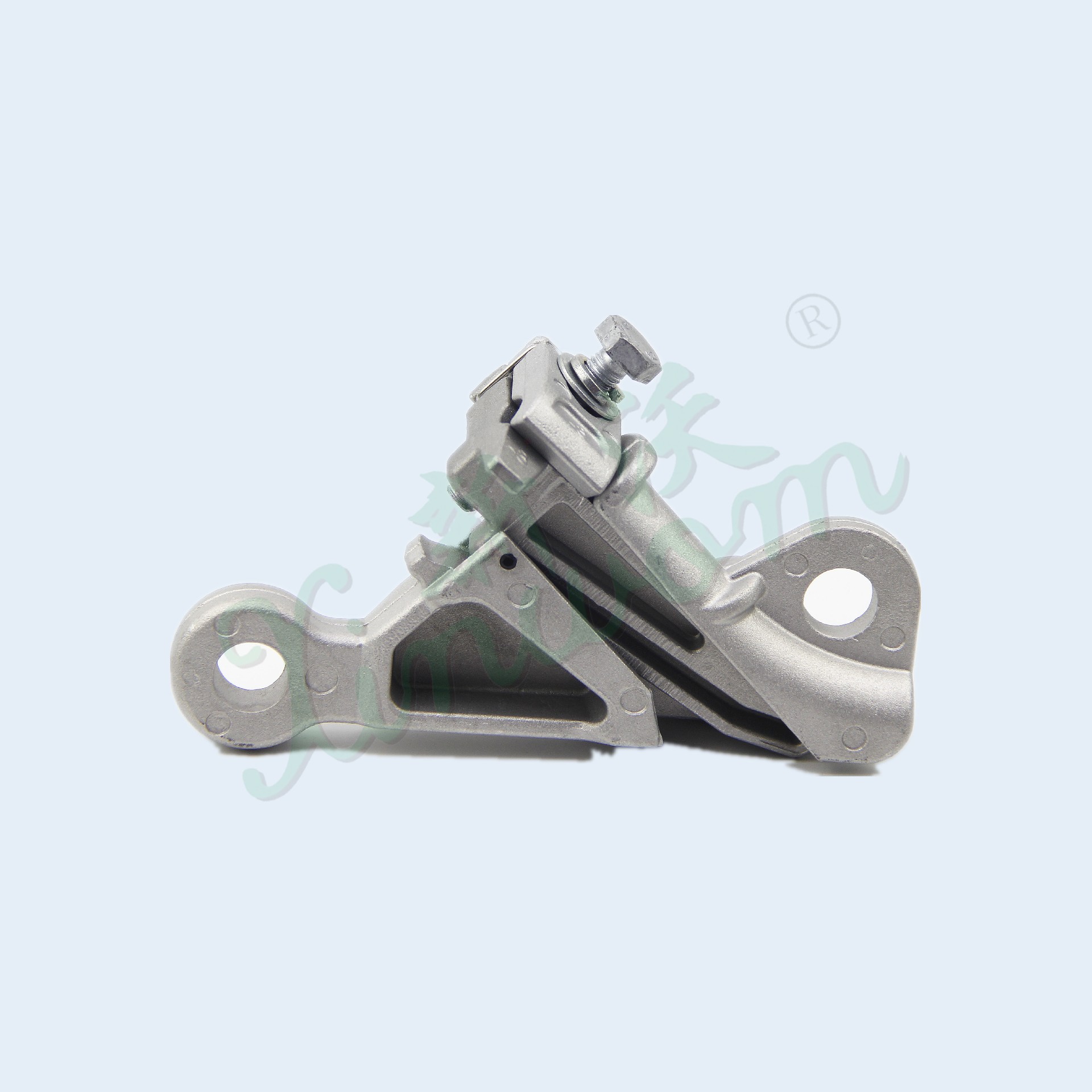

| NXL-1 | JKLYJ-10，35~50 JKLHA3XZYJ-10/50 | 225 | 145 | 18 | 5 | 16 | 7.4 | 1.2 | 500029524 | 耐張線夾-楔型絕緣，NXL-1 | 鋁合金 |
| NXL-2 | JKLYJ-10，70-~95 JKLIIA3XZYJ-10，70~95 | 245 | 155 | 18 | 6 | 16 | 14.5 | 1.3 | 500056047 | 耐張線夾-楔型絕緣，NXL-2 | 鋁合金 |
| NXL-3 | JKLYJ-10，120~150 JKLHA3XZYJ-10，120~150 | 255 | 165 | 18 | 8.5 | 16 | 22.1 | 1.5 | 500029525 | 耐張線夾-楔型絕緣，NXL-3 | 鋁合金 |
| NXL-4 | JKLYH-10，185-~240 JKLHA3XZYJ-10，185-~240 | 300 | 190 | 18 | 11 | 16 | 36.4 | 2 | 500083335 | 耐張線夾-楔型絕緣，NXL-4 | 鋁合金 |
注: 1、 耐張線夾牽引環強度不小于線夾標稱破壞載荷的65%;線夾及絕緣罩必須配套使用，應由同一廠家提供。
2、用于中強度絕緣鋁合金導線時，NXL楔型耐張線夾握力僅能達到導線計算拉斷力40%，標稱破壞載荷僅能達到導線計算拉斷力65%，請選用時根據導線實際張力大小判斷
是否可用。
